Dvojradové súdkové ložiská


Dvojradové súdkové ložiská sú vhodné pre veľké radiálne zaťaženia. Axiálne sú zaťažiteľné v obidvoch smeroch. Použiteľné sú pre stredné otáčky. Dvojradové súdkové ložiská majú guľovú obežnú dráhu vo vonkajšom krúžku spoločnú pre obidva rady súdkov. Preto sú naklopiteľné v širokom spektre a neviadía im ani menšie nesúososti v uložení.

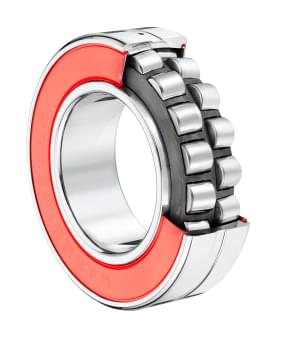

Dvouřadé soudečkové ložisko utěsněné

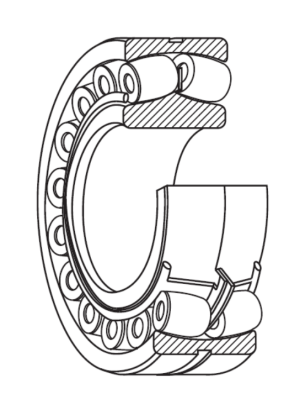

Schéma soudečkového ložiska

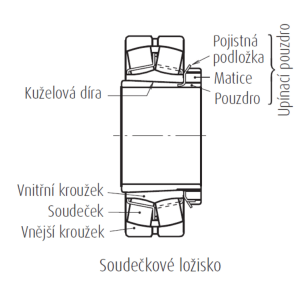

Schéma dvouřadého soudečkového ložiska
Pre dsiahnutie jednoduchšieho a účinnejšieho mazania môžu buť dvojradové súdkové ložiská (s výnimkou typu 213) dodané tiež s obvododvou mazacou drážkou v strede vonkajšieho krúžku s mazacími otvormi (prídávné označenie E4). Väčšina typorozmerov sa v tomto prevedení vyrába bežne. Pri väčších typoch je možné ponúknuť domazávanie cez vonkajší aj vnútorný krúžok (prídavné označenie E7).



Typy klietok:

  • C, CD – lisovaná ocelová klietka s plávajúcim vodiacim krúžkom
  • EA – lisovaná oceľová nitridovaná klietka bez vodiaceho krúžku. Ložiská majú väčšie súdku a optimalizovanú vnútornú konštrukciu pre dosiahnutie vyšších otáčok a vyššieho zaťaženia.
  • CAM – jednodielna masívna mosadzná klietka vedená na vnútornom krúžku (vyššie otáčky aj únosnosť)

Dvojradové súdkové ložiská sa vyrábajú s valcovou alebo kužeľovou dierou. Ložiská typov 240.. a 241.. s kužeľovou dierou majú kužeľovitosť diery 1:30 (prídavné označenie K30). Všetky ostatné typy s kužeľovou dierou majú dieru kužeľovitosťou 1:12 (prídavné označenie K). Dvojradové súdkové ložiská s kužeľovou dierou sa montujú buď priamo na kužeľový čap, alebo sa upevňujú na valcový hriadeľ pomocou upínacieho či sťahovacieho púzdra.


Súdkové ložiská sú značne rozšírené tam, kde sa jedná o prenos veľkých zaťažení a kde je s výhodou možné využiť ich naklopiteľnosť.

Rady ložísk: 213.., 222.., 223.., 230.., 231.., 232.., 239.., 240.., 241..

HPS súdkové ložiská

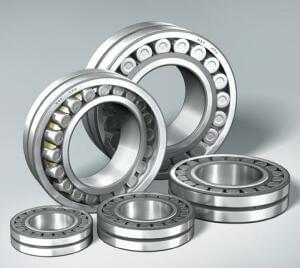

HPS soudečková ložiska
Súdkové ložiská sa používajú v tých najnáročnejších priemyslových aplikaciách. Revolučná konštrukcia HPS ložísk výrazne posúva technologické možnosti súdkových ložísk a ponúka vysokú únosnosť, maximálnu rýchlosť a zvýšenú spoľahlivosť.

HPS ložiská sú teplotne stabilizované do 200°C, vyrábajú sa zo špeciálnej vysoko čistej ocele v širokej škále rozmerov od 40 – 260 mm vnútorného priemeru. HPS súdkové ložiská sa vyrábajú s mosadznými klietkami (CAM) alebo zosilnenými oceľovými nitridovanými klietkami (EA) pre zvýšenú únosnosť. Tieto ložiská dosahujú až dvojnásobnú životnosť oproti bežným súdkovým ložiskám a výrazne znižujú náklady na údržbu.
Súdková ložiská HPS do náročných prevádzok sa výborne uplatňujú v hutných prevádzkach, papierenskom priemysle, v kompresoroch, čerpadlách a v mnohých ďalších odvetviach tažkého priemyslu.


Výhody:

  • Dynamická únosnosť zvýšená až o 25%
  • Zvýšenie medzních otáčok až o 20%
  • Tepelná stabilizácia do 200°C
  • Viac ako dvojnásobná životnosť
  • Zníženie nákladov na údržbu



Špeciálne odolné ložiskové ocele:

Oceľ STF (Super-TF) - špeciálne vyvinutá ložisková oceľ pre veľké zaťaženia s vyšším obsahom austenitu a vyrobená špeciálnym postupom tepelného spracovania. Má veľmi jemnú štruktúru. Táto kombinácia zaisťuje vyššiu odolnosť pri prevádzke v znečištenom prostredí s nedostatočným mazaním.
Predlženie životnosti oproti štandardnej oceli: pri väčšom znečistení maziva cca 5x, pri menšom znečistení maziva cca 2x.

Podrobnosti si môžete pozrieť / stiahnuť tu:

Dvouřadá soudečková ložiska / Soudečková dvouřadá L - Double row SRB
