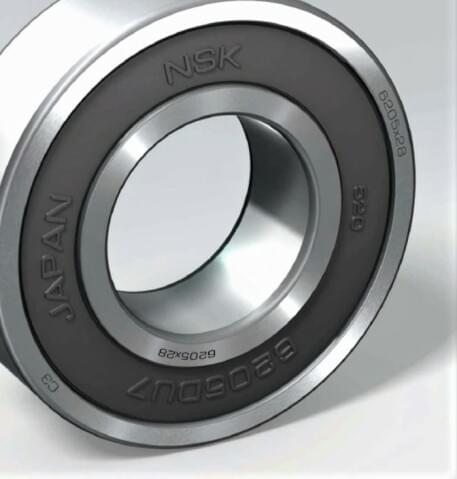

Značení valivých ložisek

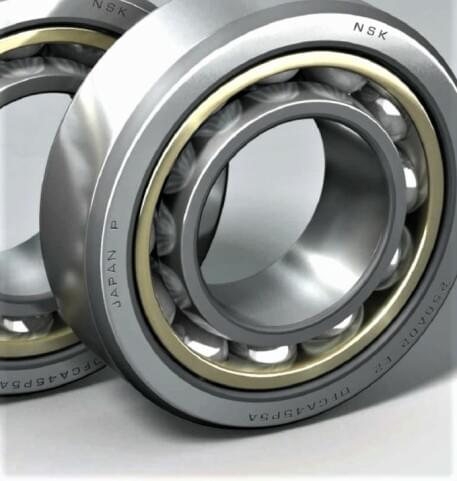

Značení ložisek 2
Úplné označení ložiska se dělí na základní označení, jeho předponu a příponu. Skládá se z písmenových a číslicových znaků. Jejich sestava charakterizuje vnitřní konstrukci, velikost a provedení ložiska.
  1. Základní označení ložiska
    Podle základního označení ložiska poznáte jeho konstrukční provedení, typ a průměr díry. Většinu tvoří skupina číslic, jen některá se sestávají z písmen a číslic. Základní označení jsou obsažena v normách ISO.

  2. Předpony a přípony
    Předpony a přípony značí zvláštní provedení ložiska, jako např. jinou vůli, jiný stupeň přesnosti než normální. Znaky pro předpony a přípony jsou normalizovány jen částečně. Zejména příponové znaky jsou pro stejné provedení u různých výrobců odlišné. Různé převodníky značení mezi výrobci napomáhají porovnávání jednotlivých označení výrobců a usnadňují nalezení adekvátní náhrady.

Co ukazuje označení na ložisku a na obalu

Na obalu je vždy plné označení ložiska včetně všech přídavných znaků před a za základním označením

Na vlastním ložisku jsou většinou kromě základního označení jen některé přídavné znaky, jako například radiální vůle nebo stupeň přesnosti. Údaje o provedení klece se obvykle na kroužcích nevyznačují.

Má-li být např. objednáno náhradní ložisko, je třeba se přesvědčit o provedení klece u vymontovaného ložiska.

Základní označení ložiska

Spojením znaků vyjadřujících typ ložiska a znaků vyjadřujících průměr jeho díry vzniká základní označení ložiska.

Označení typu ložiska

Kuličková ložiska jednořadá: 60, 62, 63, 64, 68 (618), 69 (619), 160, 161
Kuličková ložiska dvouřadá:  42, 43
Kuličková ložiska dvouřadá naklápěcí:   12, 13, 22, 23, 112, 113, 115
Kuličková ložiska s kosoúhlým stykem:   32, 33, 72, 73
Kuličková ložiska vřetenová: 70, 72, 79
Čtyřbodová ložiska: QJ
Kuličková ložiska opěrná: BO, E, L
Axiální kuličková ložiska: 511, 512, 513, 514, 522, 523, 524, 532, 533, 534, 542, 543, 544
Válečková ložiska: N2, N3, N4
  NJ2, NJ3, NJ4, NJ22, NJ23
  NU2, NU3, NU4, NU22, NU23
  NUP2, NUP3, NUP4, NUP22, NUP23
Kuželíková ložiska:  302, 303, 313, 320, 322, 323, 329, 332
Soudečková ložiska dvouřadá: 213, 222, 223, 230, 231, 232, 239, 240, 241
Axiální soudečková ložiska: 292, 293, 294



Označení průměry díry ložiska

Značení ložisek
Za označením typu ložiska následuje dvojciferné číslo, ze kterého lze odvodit vnitřní průměr ložiska. U průměru díry od 20 do 480 mm se používají dvojciferná čísla, jejichž pětinásobek udává průměr díry v mm.

Např. ložisko 6205, kde číslice 05 udává průměr díry 25 mm.

Výjimku tvoří průměry 10, 12, 15 a 17 mm:

  • 10 mm znak 00
  • 12 mm znak 01
  • 15 mm znak 02
  • 17 mm znak 03

Předponové znaky

Využívají se poměrně zřídka a slouží výhradně k označování jednotlivých součástí ložisek.

Příponové znaky

Jsou naopak velmi časté a označují zejména zvláštní provedení odchylná od standardu. Těmito znaky lze podrobně vyjádřit údaje o:
  • Provedení klece
  • Vnitřní konstrukci ložiska
  • Utěsnění
  • Náplni maziva
  • Tolerancích
  • Vůli v ložisku
  • Vnějším tvaru ložiska
Předponové a příponové znaky mohou mít různý význam pro různé typy ložisek. To znamená, že stejné označení znamená něco jiného pro kuličková ložiska a něco jiného pro válečková ložiska.



Příklady různorodého označení předpon a přípon:

6304 C3 E           Kuličkové ložisko se sníženou hlučností
NJ 204 E T          Válečkové ložisko se zvýšenou únosností

R NU 207            Válečkové ložisko bez vnitřního kroužku
R 4 ZZ                Miniaturní ložisko palcových rozměrů

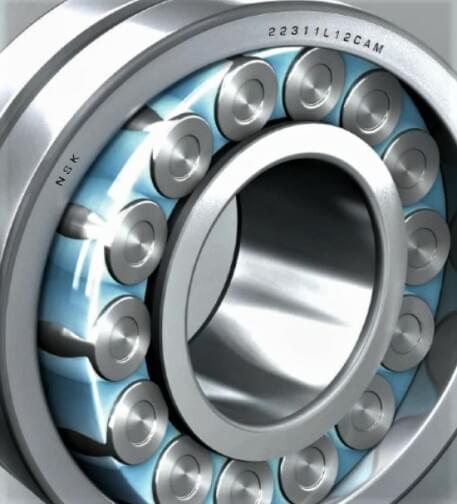

Značení ložisek 3

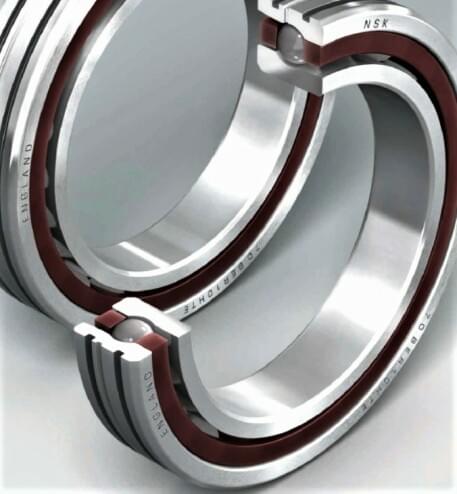

značení ložisek 4
