Ložiska na podporu kuličkových šroubů

Ložiska na podporu kuličkových šroubů
Vysoce přesná axiální kuličková ložiska s kosoúhlým stykem pro kuličkové šrouby byla navržena speciálně pro jednotlivé aplikace.

Ložiska s kosoúhlým stykem jednořadá

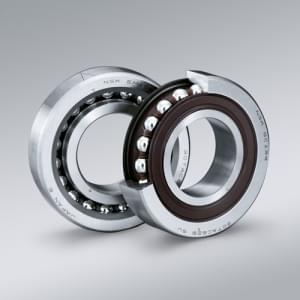

Série TAC C určená speciálně pro obráběcí stroje vykazuje vysokou tuhost a dlouhou životnost. Kontaktní úhel má 60°. Může se dodávat i s vysoce spolehlivými kontaktními těsněními odolnými proti nečistotám. Barva těsnění je na každé straně jiná pro snadnou identifikaci směru ložiska.  Ložiska jsou univerzálně párovatelná.
  •  Dlouhá životnost
  • Nízký kroutící moment
  • Snadná montáž
  • Vysoká přesnost
331 Loiska na podporu kulikovch roub TAC
Série TAC 03 má optimalizovanou konstrukci pro vysoká zatížení.
Větší kuličky a stykový úhel 55° nabízí velmi kompaktní design, prodlouženou životnost a vyšší spolehlivost pro vysoká zatížení.
Ložiska jsou univerzálně párovatelná.
  •  Dlouhá životnost
  • Vyšší axiální únosnost
  • Snadná montáž

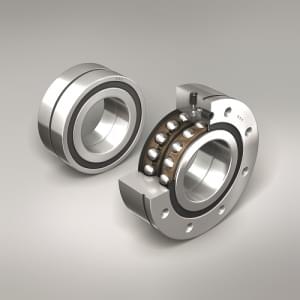

Ložiska s kosoúhlým stykem dvouřadá

Série BSBD představuje dvouřadá axiální kuličková ložiska s kosoúhlým stykem (60°) v uspořádání DB (back-to-back) s jedním vnějším kroužkem.

Ložiska jsou utěsněna kontaktním těsněním a namazána pro snadnou montáž.

Ložiska jsou určena pro aplikace s velkými vnějšími zatíženími nebo tam, kde je vyžadována vysoká tuhost a dlouhá životnost.

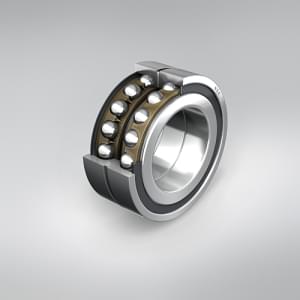

Ložiska na podporu kuličkových šroubů BSN

Řada BSN (ZKLN) – dvouřadá axiální ložiska s kosoúhlým stykem v uspořádání DB s jedním vnějším kroužkem. Ložiska jsou namazána vysoce výkonným mazivem, možnost domazávání mazacími otvory. Kontaktní těsnění nabízí perfektní utěsnění při minimálním tření a navýšení provozní teploty.

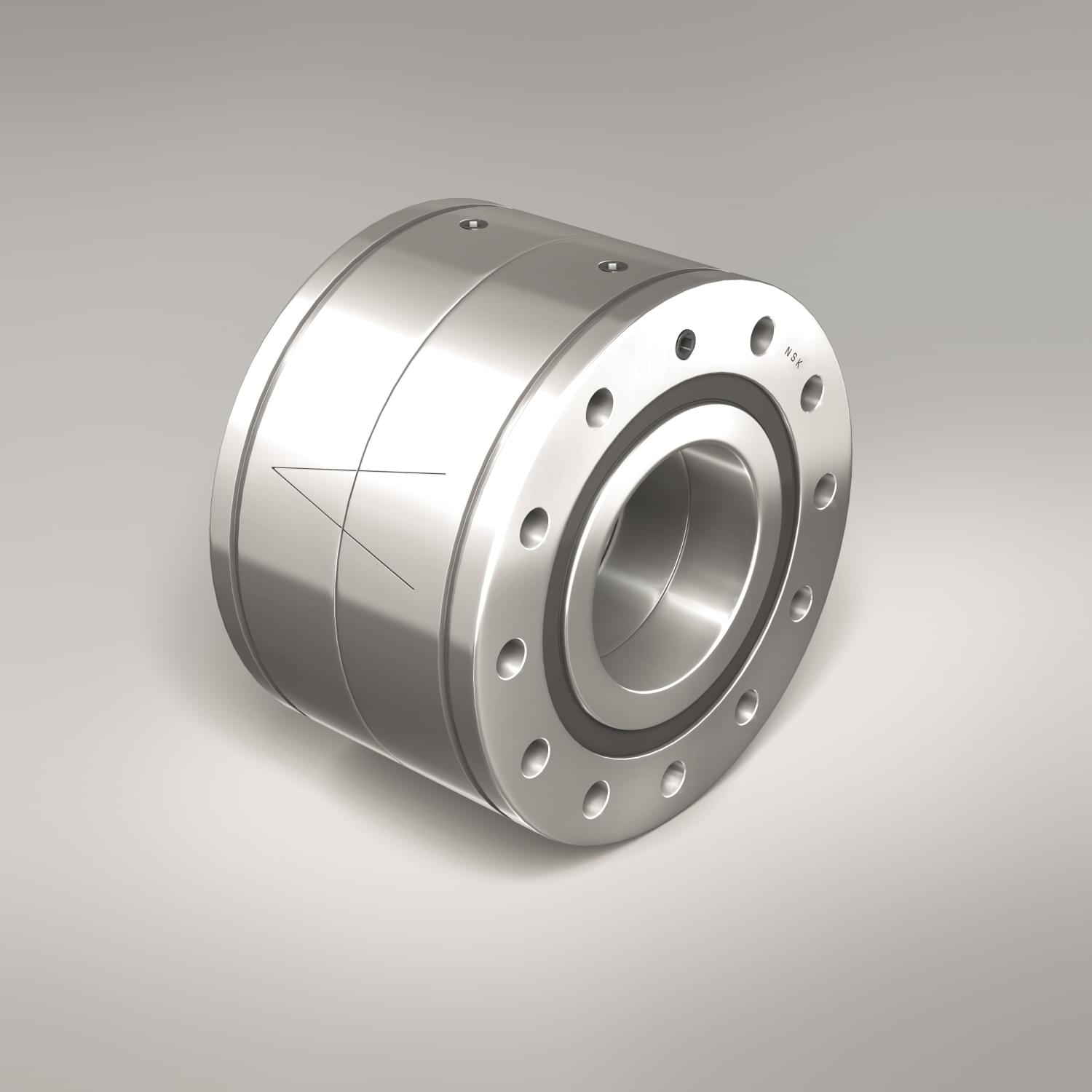

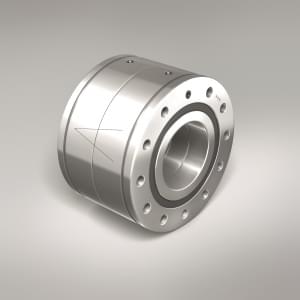

Ložiska na podporu kuličkových šroubů BSF

Řada BSF (ZKLF) – ložiska stejné vnitřní konstrukce, která se liší přírubovým vnějším kroužkem s montážními otvory.

Novinka:

Společnost NSK nyní vyrábí svá osvědčená axiální ložiska s kosoúhlým stykem BSBD podle svého vlastního standardu HPS pro vysoce přesná ložiska. Dodržení standardu HPS (High Performance Standard) znamená, že nová ložiska mají větší součinitele zatížení a jsou zvláště vhodná pro použití jako ložiska pro podporu kuličkových šroubů.. Společnost očekává, že by tato ložiska pod názvem NSKHPS BSBD měla najít uplatnění zvláště v oblastech konstrukce obráběcích strojů a automatizovaných manipulačních zařízení.
Kuličkové šrouby od NSK zajišťují vysoce přesné přímočaré pohyby – např. při ustavení obrobku nebo při pohybech nástrojových os – a používají je mnozí významní výrobci obráběcích strojů. Pro rotační uložení těchto kuličkových šroubů jsou nejvhodnější kuličková ložiska s kosoúhlým stykem BSBD, a to díky jejich dvouřadému uspořádání a úhlu kontaktu 60°, který znamená, že odolávají velkému axiálnímu zatížení v obou směrech. Ložiska BSBD současně nabízejí velkou tuhost a přesnost požadovanou pro moderní přesné strojírenství.
Nyní, po uvedení ložisek NSKHPS BSBD, byly ve srovnání s běžnými ložisky BSBD výrazně zvýšeny součinitele zatížení, díky čemuž mají ložiska ještě větší odolnost než dříve. Do sortimentu dále přibyly nové velikosti, takže v katalogu jsou nyní ložiska s vnitřním průměrem 12 až 60 mm ve dvou různých variantách: s montážními otvory pro přírubovou montáž (BSF) nebo bez nich (BSN, používají se společně se separátními montážními prvky).

Jehlová axiální válečková ložiska

Vysoce přesná jehlová axiální válečková ložiska mají dvě obousměrné axiální válečkové klece, které jsou vedeny na radiální straně jehlovým ložiskem.   Tato speciální ložiska jsou určena pro axiální i radiální zatížení a vyrábějí se v provedení s otvory ve vnějším kroužku k upevnění šrouby a v provedení bez možnosti přišroubování. Tato ložiska jsou určena pro velmi přesné aplikace s vysokou tuhostí, pro vysoké axiální zatížení a naklápěcí momenty ve šroubových pohonech.
  • Řada AXZN (ZARN) – provedení s vnějším kroužkem bez montážních otvorů (není určena k našroubování). Vyrábí se také s prodlouženým axiálním kroužkem (přípona L). Přesnost P4 nebo P6, radiální vůle C2. Provozní teplota -30°C až +120°C.
  • Řada AXZF (ZARF) – provedení s montážními otvory ve vnějším kroužku. Vyrábí se také s prodlouženým axiálním kroužkem (přípona L).   Přesnost P4 nebo P6, radiální vůle C2. Provozní teplota -30°C až +120°C.

Podrobnosti si můžete prohlédnout / stáhnout zde:

ložiska na podporu kuličkových šroubů / Ložiska pro KŠ - Ball screws support bearings
