Pružné spojky s elastickým elementem STARFLEX a SPR FLEX

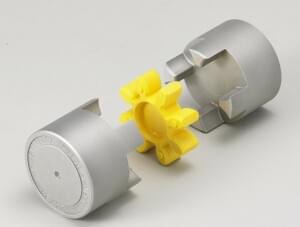

Hřídelové spojky STARFLEX
Pružné hřídelové spojky STARFLEX výborně tlumí vibrace a poskytují více jak dvojnásobný přenos kroutícího momentu oproti staršímu provedení typu SPRFLEX.

Skládají se ze dvou nábojů a polyuretanového pružného elementu.

Spojky STARFLEX jsou vyráběny se čtyřmi druhy pružných elementů, které se liší tvrdostí a volí se s ohledem na přenášený kroutící moment, nesouosost atd.

Náboje jsou standardně vyráběny z lehké hliníkové slitiny a dodávány mohou být buď v nevrtaném provedení, které umožňuje zákazníkům realizovat vrtání přesně dle jejich požadavků, nebo v hotovém provedení s náboji se svěrným spojem, případně v provedení s drážkou pro pero.

Speciálním provedením jsou spojky s uložením nábojů na hřídel pomocí přesného kuželového svěrného spoje. Náboje těchto spojek mohou být z hliníkové slitiny nebo ocelové (ALS-SGN).
Využití spojek STARFLEX je v mnoha odvětvích průmyslu – pumpy, stavební stroje, kompresory, generátory, kolejová vozidla, vstřikovací lisy na plast, hydraulika, motory, CNC stroje, elektrické aktuátory, servomotory, vakuové pumpy.

Základní charakteristické rysy spojek STARFLEX:

  • Jednoduché uspořádání
  • Výborné tlumení vibrací
  • Možnost bezvůlového provedení (element R, Y, G)
  • Snadná montáž
  • Široké uplatnění pro velkou škálu průmyslových aplikací

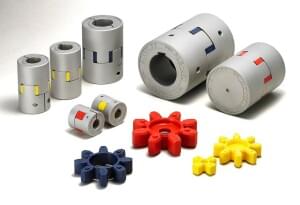

Hřídelové spojky STARFLEX

Pružný element-hvězdice

Vlastnosti pružného elementu jsou pro parametry hřídelové spojky STARFLEX klíčové.

Pro snazší orientaci se pružné elementy liší barevným provedením. Jednotlivá barevná provedení se odlišují tvrdostí materiálu a tolerancí uložení (předepnuté, s vůlí).

Pružné elementy lze objednávat i samostatně.
  • Červený element R – předepnuté, pevné uložení elementu s větším přesahem, tvrdost elementu 97 JIS A, vysoký výkon přenášeného kroutícího momentu. Vhodné pro servomotory, krokové motory, asynchronní motory.
  • Žlutý element Y – předepnuté, pevné uložení elementu s malým přesahem, tvrdost elementu 90 JIS A. Vhodné pro servomotory, krokové motory, asynchronní motory.
  • Modrý element B – uložení elementu s vůlí, tvrdost elementu 97 JIS A, vysoká pružnost. Vhodné pro asynchronní motory.
  • Zelený element G – předepnuté, vysoký výkon a otáčky, tvrdost elementu 64 ShD.  Vhodné pro servomotory
Typ ALS – náboje z lehké hliníkové slitiny
Typ ALS-SGN – ocelové náboje – konstrukce pro vysoké rychlosti (hlavní vřetena obráběcích strojů), vysoce přesné uložení.

Pružné hřídelové spojky SPRFLEX

Zjednodušená varianta řady STARFLEX.

Pružný element je vyráběn ze syntetické pryže.

  • Náboje odlehčeného provedení AL jsou z hliníkové slitiny.
  • Náboje provedení CL pro přenos většího momentu jsou litinové s nerezovou povrchovou úpravou.

Výhodou spojek SPRFLEX je velmi snadná montáž.



Základní charakteristické rysy spojek SPRFLEX

  • Jednoduché uspořádání
  • Příznivá cena
  • Výborné tlumení vibrací
  • Snadná montáž
  • Široké uplatnění pro velkou škálu průmyslových aplikací

Typ AL – hliníková slitina, CL – litinové s nerezovou povrchovou úpravou



Podrobnosti si můžete prohlédnout / stáhnout zde:

STARFLEX a SPR FLEX / STARFLEX a_SPR FLEX
