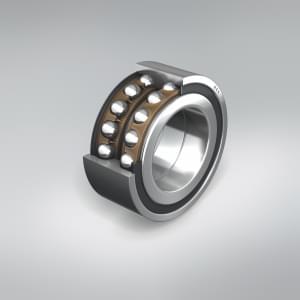

Štandardné guľkové ložiská s kosouhlým stykom dvojradové

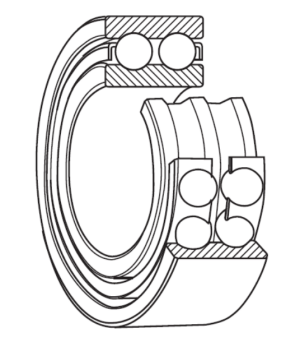

Dvojradové guľkové ložiská s kosouhlým stykom sú vhodné pre stredné radiálne zaťaženie a malé až stredné axiálne zaťaženie v obidvoch smeroch, pre stredné až vysoké otáčky. Sú schopné zachytávať klopné momenty. Dvojradové guľkové ložiská s kosouhlým stykom svojou konštrukciou a funkciou zodpovedajú dvojici jednoradových guľkových ložísk s kosouhlým stykom v usporiadaní O.

Dvojradové guľkové ložiská s kosouhlým stykom sú veľmi citlivé na nesúososť krúžkov. Vyrábajú sa v dvoch prevedeniach podľa veľkosti stykového uhlu.



Ložiská radu 32..J a 33..J majú stykový uhol 32°a klietku z lisovaného oceľového plechu. Na jednej strane majú tieto ložiská plniace drážky. Majú sa montovať tak, aby prevažujúca axiálna sila zaťažovala rad guľiek na strane bez plniacich drážok.



Ložiská radu 32.. a 33.. s prídavným označením BTNG majú stykový uhol 25°a klietku s polyamidu 66 vystuženého sklenenými vláknami. Tieto ložiská nemajú plniace drážky a môžu teda prenášať axiálne sily rovnocenne v obidvoch smeroch.



Dvojradové guľkové ložiská s kosouhlým stykom s prídavným označením BTNG sú k dispozícii nielen v otvorenom prevedení, ale aj s krytkami alebo s tesnením na jednej alebo obidvoch stanách. Všetky ložiská radu 32..BTNG a 33.BTNG sa štandardne dodávajú s tukovou náplňou. Pre prevádzkové teploty nad 110°C sa používajú ložiská s oceľovou klietkou.



Rady ložísk: 32.., 33.., 52.., 53..
