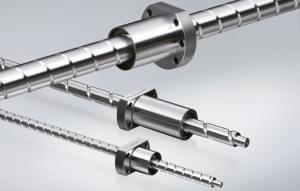

Kuličkové šrouby broušené standardní

Online katalog kuličkových šroubů NSK (včetně výkresů)

Broušené kuličkové šrouby standardních řad mají výrazně nejširší spektrum použití pro většinu aplikací. Tyto výrobky mají kompaktní design, tichý chod a jsou vysokorychlostní.

Broušené kuličkové šrouby se dodávají v mnoha různých provedeních, v různých stupních přesnosti, s různou vůlí, s obrobenými nebo neobrobenými konci.

Možnost bezúdržbového provedení s domazávacími jednotkami K1

Broušené kuličkové šrouby se vyrábějí v široké škále i v nerezovém provedení.

Broušené kuličkové šrouby NSK řada FA

Velmi kompaktní provedení pro vysoké rychlosti (až 5000 ot/min), jsou výborně skladově dostupné.

Jsou již z výroby připravené pro montáž – mají obrobené konce a kompaktní matice s koncovým deflektorem typu BSS

Tato řada je vyráběna ve třech sériích:

Série PSS : základní provedení, přesnost C5, bezvůlové provedení, mazivo LR3

Série FSS : provedení pro manipulaci s materiálem, přesnost CT7, minimální vůle, mazivo PS2

Série USS : vysoce přesné provedení, přesnost C3, bezvůlové provedení, mazivo LG2

Broušené kuličkové šrouby NSK řada A

Již z výroby připravené pro montáž – mají obrobené konce a integrovanou matici a vyrábějí se v mnoha různých kombinacích průměru hřídele a matice.

Tato řada je vyráběna ve třech sériích:

Série MA : miniaturní řada, průměr hřídele 4-16 mm, s deflektorem, přesnost C3, mazivo PS2

Série FA : standardní řada, průměr hřídele 10-32 mm, vratná trubička / koncové víčko, přesnost C3 a C5, mazivo LR3

Série KA : nerezová řada, průměr hřídele 6-20 mm, s deflektorem / vratnou trubičkou / koncovým víčkem, přesnost C3 a C5

Broušené kuličkové šrouby NSK řada S

Mají integrovanou matici a neobrobené konce. Vyrábějí se v přesnosti C5, jsou dobře skladově dostupné.

Tato řada je vyráběna ve čtyřech sériích:

Série MS : miniaturní řada, průměr hřídele 4-16 mm, neobrobené konce, přesnost C5

Série FS : řada pro malá zařízení, neobrobené konce, průměr hřídele 10-32mm, přesnost C5

Série SS : řada pro obráběcí stroje, neobrobené konce, průměr hřídele 20-50mm, s deflektorem / vratnou trubičkou, přesnost C5

Série SD : nerezové provedení, mají integrovanou matici a neobrobené konce. Vyrábějí se v přesnosti C5, jsou dobře skladově dostupné

Nabízíme i opravy kuličkových šroubů

Podrobnosti si můžete prohlédnout / stáhnout zde:

kuličkové šrouby broušené standardní / KŠ broušené standard - Standard ground ball screws

File	Size
311 Kuličkové šrouby broušené standardní (AJ)	2322 kB
311 serie A AJ	1706 kB
311 serie S AJ	1374 kB
311 kuličkové šrouby broušené standardní serie FA (AJ)	1741 kB
311 serie KA AJ	731 kB
