Vřetenová ložiska - značení a identifikační značky na ložisku

Vřetenová ložiska NSK do obráběcích strojů se dělí podle své konstrukce a použití do několika kategorií. Jejich označování se řídí pro každou kategorii svými vlastními pravidly.

Značení vždy vyjadřuje rozměrovou řadu ložisek, průměr díry, materiál, typ klece, stykový úhel, třídu přesnosti, předpětí, párování, typ těsnění a další údaje.

Standardní provedení, řady 72, 70, 79

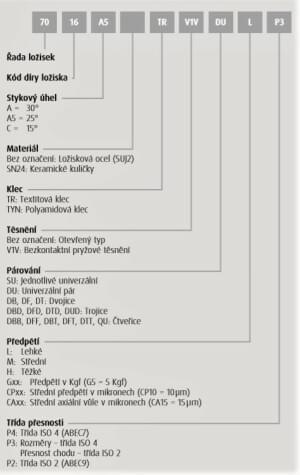

01 Značení standardních řad

Vysokootáčková řada ROBUST

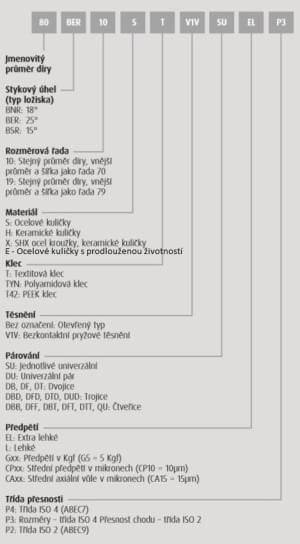

02 Značení ROBUST

Řada ROBUSTSHOT

03 Značení ROBUSTSHOT

Axiální kuličková ložiska s kosoúhlým stykem

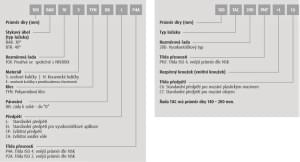

04 Značení axiálních ložisek s KS

Ložiska na podporu kuličkových šroubů

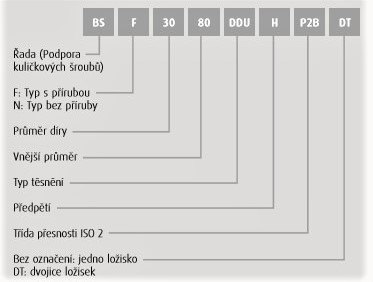

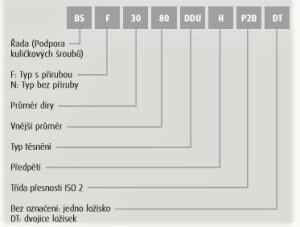

05 Značení ložisek na podporu KŠ

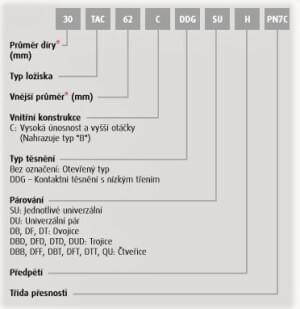

06 Značení ložisek na podporu KŠ 2

Válečková vřetenová ložiska

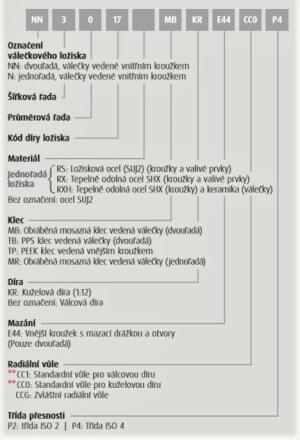

07 Značení válečkových ložisek

Převodník označení přesných ložisek s kosoúhlým stykem

Jednotliví výrobci označují vřetenová ložiska různým způsobem.
Pro lepší orientaci si můžete otevřít nebo stáhnout praktický převodník značení (PDF, 1241 kB)

Identifikační značky

Přímo na ložiscích jsou vyznačeny základní informace o ložiscích potřebné pro určení typu ložiska a jeho montáž.

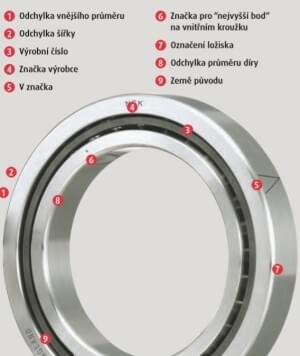

08 Identifikační značky
Na obrázku je vidět, co a kde je na ložisku vyznačeno.


Výrobní číslo ložiska

Každé vřetenové ložisko má svoje vlastní unikátní výrobní číslo, pod kterým jsou dohledatelná všechna data s ním spojená včetně výrobního procesu.


QR kód a aplikace Verify

Aplikace Verify umožňuje identifikovat ložiska pomocí QR kódu na jeho obalu. Zde je uvedeno individuální výrobní číslo ložiska, rozměrové tolerance, typ maziva a další. Data mohou být snadno exportována do informačních systémů zákazníka.
09 QR detail
pozor
Tuto aplikaci je možné použít pouze na ložiska mající symbol „N“ vpravo dole u QR kódu, který se používá od ledna 2018. Skenování jiných produktů přinese chybové hlášení.

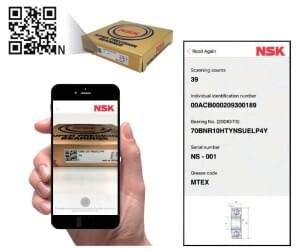

Aplikace VERIFY a její výsledek

10 QR

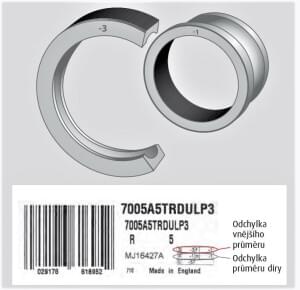

Značení „tolerancí“ (rozměrových odchylek) na ložiskových kroužcích a na štítku

11 Značení tolerancí na ložisku a štítku
Na ložiskových kroužcích jsou označeny odchylky v mikronech (µm) od jmenovitého rozměru.


Tyto odchylky jsou uvedeny rovněž na štítku na krabičce.

Příklad: ložisko  7005 A5 TRDUL P3

  • Jmenovitý vnitřní průměr je d = 25 mm
  • Změřená odchylka označená na vnitřním kroužku a krabičce ∆d = -1 µm
  • Skutečný vnitřní průměr je d = 24,999 mm
  • Jmenovitý průměr vnějšího kroužku je D = 47 mm
  • Změřená odchylka označená na vnějším kroužku a krabičce ∆D = -3 µm
  • Skutečný průměr vnějšího kroužku je D = 46,997 mm

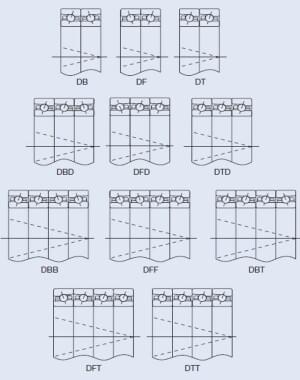

12 V značka v sadách

V značka – jednotlivá ložiska

Na vnějším povrchu vnějšího kroužku je umístěna V značka, která označuje:

  • Nejvyšší bod na vnějším kroužku, tj. polohu bodu maximálního házení vnějšího kroužku
  • Přední čelo vnějšího kroužku ložiska
Hrot šipky ukazuje na přední čelo vnějšího kroužku ložiska.




V značka – párované sady


1) Sady ložisek z výroby

  • je nezbytné je montovat ve správném pořadí a ve správné orientaci vzhledem ke směru působení síly
  • Pokud sestavená sada ložisek vytvoří celkovou „V“ značku, ložiska jsou správně namontována tzn. že sada je předepnutá na požadovanou hodnotu a orientována vzhledem ke směru působení síly
  • Směr celkového „V“ také udává směr axiálního zatížení.

2) Univerzální sady ložisek

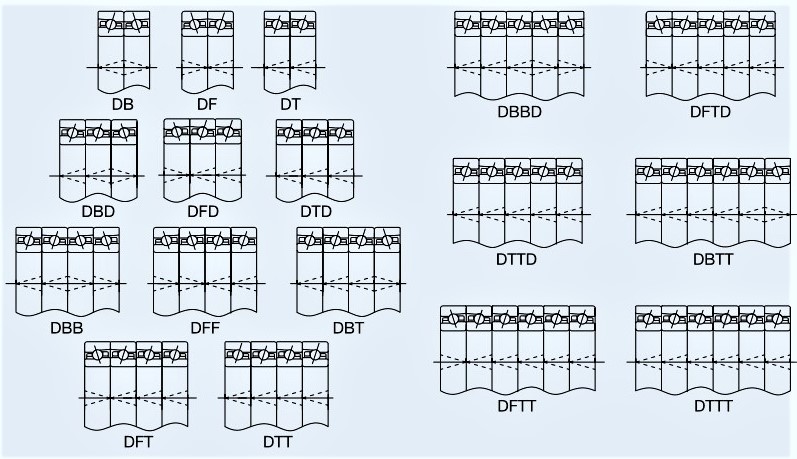

13 Univerzální sady ložisek

Pro sestavení sady s ohledem na vznik požadovaného předpětí nehraje „V“ značka žádnou roli, protože hodnota „f“ je shodná s hodnotou „b“.

 „V“ značka ukazuje orientaci jakým směrem může na ložisko působit vnější síla.

Vedlejší obrázek názorně ukazuje, jak jsou „V“ značky vodítkem při tvorbě sad.

O značka pro „nejvyšší bod“ vnitřního kroužku

Tuto značku najdeme na čelní straně vnitřního kroužku a označuje polohu bodu maximálního házení kroužku.

Nejvyšší bod vnějšího (V) a vnitřního (O) kroužku je významný pro montáž ložiska.

Hodnota f a b

14 Hodnoty f a b
f = krok předpětí – rozměr odsazení předního čela vnějšího kroužku vůči zadnímu čelu vnitřního kroužku


b = mezera předpětí – rozměr odsazení předního čela vnitřního kroužku vůči zadnímu čelu vnějšího kroužku



Hodnoty f b jsou uváděny v mikronech a jsou vyznačeny na štítku krabičky spolu s tolerancemi kroužků
15 štítek krabičky
