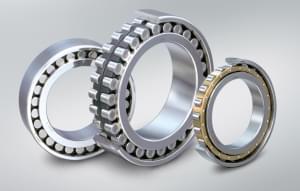

Dvojradové valčekové ložiská vretenové (NN...)

Dvojradové valčekové ložiská sú určené pre veľké radiálne zaťaženie, pretože majú veľkú tuhosť a únosnosť. Tieto ložiská sú určené pre vretená, na ktoré sú kladené vysoké nároky z hľadiska tuhosti, najčastejšie vretená sústruhov.

Typ NN – nákružky na vnútornom krúžku, bez nákružkov na vonkajšom krúžku.



Typ NNU – nákružky na vonkajšom krúžku, bez nákružkov na vnútornom krúžku



E44 – provedenie s mazacou drážkou a mazacími otvormi vo vonkajšom krúžku.



Dva typy klietok: mosadzná (MB), špeciálna plastová PPS klietka (TB)



Vyrábajú sa aj s kužeľovou dierou (K nebo KR).



Stupne presnosti: P5, P4, P2 podľa ISO, P4Y špeciálna trieda presnosti – zúžené tolerančné pole - na spodnej hranici tolerančného poľe podľa ISO.



Radiálna vôľa: CC1 - štandardná pre ložiská s valcovou dierou, CC0 – štandardná pre ložiská s kužeľovou dierou, CCG – špeciálna radiálna vôľa. Výslednú radiálnu vôľu je možné pri montáži nastaviť na požadovanú hodnotu axiálnym posunutím vnútorného krúžku na kužeľovom sedle čapu.



Vyrábajú sa aj tesnené dvojradové bvalčekové ložiská opäť odolné proti veľmi vysokému a rázovému zaťaženiu.



Rad ložísk: NN 30.., NN39.., NN49.., NNU49..,
