Lineární vedení s profilovými lištami

Online katalog lineární techniky NSK (včetně výkresů)

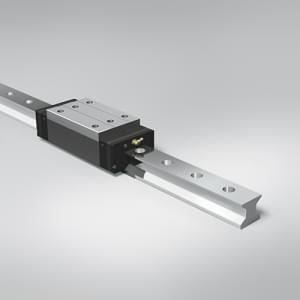

Lineární vedení s profilovými lištami je určeno pro lineární pohyb za využití kombinace profilových vodících tyčí (kolejnic) a různých typů vozíků s kuličkami nebo válečky.

Nabízíme rozsáhlou produktovou řadu nejvyšší kvality, která uspokojí potřeby různých průmyslových odvětví.

Lineární vedení s profilovými lištami se vyrábí i v antikorozním, případně v nerezovém provedení.

Předpětí lineárního vedení

Předpětí je síla uvnitř vozíku, která vzniká vlivem poměru mezi velikostí kuličky k velikosti drážky. Předpětí je dosaženo většími kuličkami než je skutečný prostor mezi drážkou vozíku a drážkou kolejnice. Předpětí eliminuje vůli mezi vozíkem a kolejnicí. Dochází tím k eliminaci vibrací a celý systém tak je tužší. V případě požadavku na vysokou tuhost nebo v případě vlivu zvýšených vibrací se doporučuje použít vozík s vyšším předpětím. NSK pro tyto případy nabízí vozíky s těžkým předpětím H (Z3).

Vyšší předpětí znamená vyšší tření mezi kuličkou a drážkou. Vlivem toho se snižuje dosahovaná životnost.

Ekologický, úsporný a bezúdržbový způsob mazání

Lubrikace pomocí speciálního vysokoporézního materiálu, který je kapilárně nasycený minerálním olejem.

Výrobce NSK domazávání řeší pomocí speciální těsnící a domazávací jednotky K1.

Výrobce IKO používá originální řešení systémem C-Lube, kde lubrikovaný prvek je integrovaný přímo v části oběžné dráhy tak, aby docházelo k pravidelnému kontaktu valivých elementů s lubrikovaným materiálem a tím se uvolňovalo mazivo přímo na povrch těchto elementů. Kuličky lineárního vedení tak v části své dráhy procházejí trubičkou vyrobenou z tuhého materiálu nasyceného olejem. U válečkového lineárního vedení dochází ke kontaktu válečků s tímto lubrikovaným materiálem v místě čela vozíku, které je z vnitřní strany tvořeno právě tímto materiálem, válečky se po něm přímo odvalují a tím dochází k jejich domazávání.
